DiC Q-450

Szybki system korelacji obrazu 3D Q-450 umożliwia bezdotykowy, trójwymiarowy dynamiczny pomiar kształtu, przemieszczeń i odkształceń komponentów i struktur wykonanych z niemal każdego materiału. Oparty na technice cyfrowej korelacji obrazu, system Q-450 jest przeznaczony do analizy drgań w pełnym polu i szybkich, chwilowych badań, eksperymentów. To sprawia, że idealnie nadaje się do testów balistycznych, mechaniki pęknięć, wzbudzeń wstrząsów, testu Hopkinsona lub testów uderzeniowych.

•
•
•

Dynamiczny zakres pomiarowy

System w unikalny sposób łączy wysoką rozdzielczość przestrzenną pomiarów optycznych z wysoką rozdzielczością czasową. Zakres dynamiczny wynosi od statycznego do ponad 100 000 Hz, z możliwością pomiaru przemieszczeń z zakresu mikronów do metra. Rozdzielczość wynosi zazwyczaj około 1 mikrona i 0,01% odkształcenia. System może być stosowany do obiektów o dowolnej wielkości, po prostu zmieniając soczewki optyczne. Różne rozszerzenia i akcesoria aplikacyjne umożliwiają łatwe wykorzystanie cyfrowego systemu korelacji 3D Q-450 w różnych eksperymentach.

Łatwa kalibracja

Wszystkie parametry systemu są określane za pomocą szybkiej i łatwej procedury kalibracji; wystarczy ustawić płytkę kalibracyjną przed kamerami. Osiągnięta dokładność kalibracji jest wyświetlana na ekranie po kalibracji.

Szeroki zakres zastosowań

Elastyczna konstrukcja Q-450 otwiera szeroki zakres zastosowań, od badań mikroskopowych na materiałach mikroelektronicznych lub biomedycznych po pomiary na dużą skalę komponentów lotniczych, motoryzacyjnych, morskich i kolejowych.

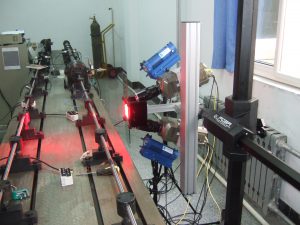

Hopkinson Bar Test Dantec Dynamics

Hopkinson Bar Test

• Zaawansowane materiały (CFRP, drewno, PE z wtryskiem włókien, pianka metalowa, guma,…)
• Testy udarowe i balistyczne
• Test Hopkinsona
• Testowanie materiałów (moduł Younga, stosunek Poissona itp.)
• Mechanika pęknięć
• Walidacja MES
• Zdarzenia harmoniczne lub przejściowe

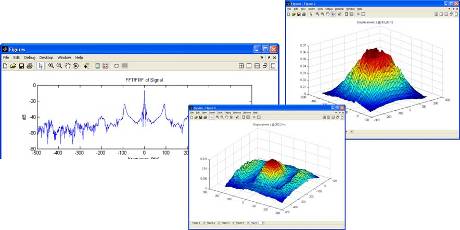

Elastyczna funkcja eksportu

Więcej funkcji

• Mały i kompaktowy, dostarczany w pojedynczej walizce
• Różne źródła światła zapewniające ekstremalnie krótkie czasy naświetlania
• Pojedynczy pakiet oprogramowania do wszystkiego
• Wszystkie dane dostarczane z przybliżonym błędem pomiarowym
• Automatyczna, interaktywna procedura kalibracji
• Otwarty format danych zapewniający pełny dostęp do danych
• Synchroniczny zapis 8 kanałów danych analogowych do 500 kHz
• Różne szybkie kamery 500 – 1 000 000 klatek/s
