Dylatometr optyczny ODP 868

System do optycznej dylatometrii ODP 868 umożliwia analizę próbek wykraczającą poza granice klasycznej mikroskopii cieplnej. Jego wszechstronność sprawia, że ODP 868 jest najbardziej innowacyjnym narzędziem dla laboratoriów badawczo-rozwojowych oraz produkcyjnych, w których może służyć do optymalizacji procesów przemysłowych.

•

Próbka może swobodnie rozszerzać się/kurczyć bez żadnych zakłóceń spowodowanych kontaktem mechanicznym. Skutkuje to bardziej precyzyjnym określeniem zachowania próbki po podgrzaniu/schłodzeniu, a także temperatury, w której wykrywane są przemiany. Ponadto brak jakiegokolwiek obciążenia próbki w wyniku kontaktu z układem pomiarowym umożliwia rozszerzenie analizy znacznie poza temperaturę mięknienia, a także analizę miękkich próbek, których w innym przypadku nie dałoby się zbadać. Kamera wideo HiRes CCD kadruje próbkę do 14 razy na sekundę, umożliwiając niezwykle wyrafinowanemu oprogramowaniu do analizy obrazu automatyczne określenie charakterystycznych kształtów i temperatur niezbędnych do optymalizacji parametrów przetwarzania przy produkcji ceramiki, a także obróbce metali czy parametrów spalania w elektrowniach.

Cechy szczególne dylatometru ODP 868
– Stanowisko optyczne z 4 niezależnymi optycznymi układami pomiarowymi, każdy wyposażony w kamerę o wysokiej rozdzielczości i w pełni zautomatyzowanym ustawianiem ostrości
– możliwość analizy próbek w szerokim zakresie kształtów i rozmiarów (na przykład próbka 3 mm i jednocześnie próbka 10 mm), ODP 868 może jednocześnie analizować do 8 próbek
– aplikacja Morphometrics umożliwia automatyczne obliczanie i wizualizację charakterystycznych temperatur i parametrów wybieranych przez użytkownika w czasie rzeczywistym (podczas analizy).

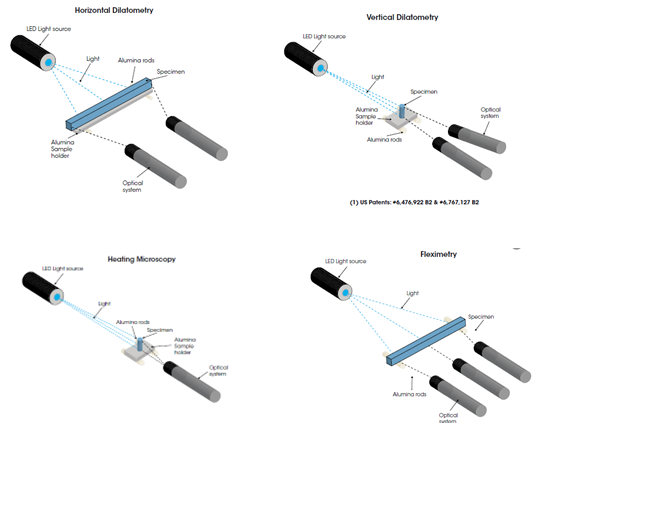

– praca w 4 trybach: Mikroskop grzewczy, dylatometr optyczny poziomy, fleksometr optyczny i fleksometr absolutny

Tryb pracy DYLTOMETRU POZIOMEGO wyposażony jest w 2 kamery wideo HiRes i służy do badania rozszerzania i kurczenia się próbek o długości od 30 do 60 mm. Można łatwo określić najważniejsze parametry, takie jak liniowa rozszerzalność cieplna, współczynnik rozszerzalności cieplnej (CTE), temperatura zeszklenia (Tg) i dylatometryczna temperatura mięknienia.

Stosowany do badania spiekania materiałów bez znaczących faz szklistych, może śledzić skurcz do 50% przy szybkości nagrzewania do 100°C/min. W przypadku próbek, które się topią, dostępna jest jednorazowa płytka mocująca.

Cały układ pomiarowy jest izolowany termicznie od komory pieca.

Tryby FLEXIMETER i ABSOLUTE FLEXIMETER, dzięki 3 niezależnym kamerom o wysokiej rozdzielczości, umożliwiają bezkontaktowe pomiary zginania symulujące rzeczywistą przemysłową obróbkę cieplną w celu optymalizacji procesów produkcyjnych wyrobów ceramicznych oraz lepszego zrozumienia właściwości materiałów.

W trybie absolutnej fleksometrii 3 kamery pozwalają na jednoczesny pomiar położenia próbki w trzech różnych punktach (patent TA), eliminując potrzebę stosowania krzywej korekcyjnej.

Osiągana rozdzielczość pomiaru:
a) W trybie mikroskopu grzewczego: 3 ppm
b) W trybie dylatometru horyzontalnego: 250 nm
c) W trybie fleksometru: 500 um

Próby ugięcia można wykonywać na próbkach o długości 80-85mm lub 25-30mm i możliwa jest:
– analizę ugięcia spowodowanego różnicą rozszerzalności cieplnej pomiędzy łączonymi materiałami (tj. korpusem i szkliwem)
– określenie temperatury spiekania (wcześniej robiono to za pomocą tensjometru Stegera);
– pomiar ugięcia spowodowanego różnicą w przebiegu spiekania pomiędzy kilkoma materiałami łączącymi (tj. szkliwem, angobą i korpusem ceramicznym);
– pomiar ugięcia podczas chłodzenia, spowodowanego zmianą objętości faz szklistych;
– pomiar odkształcenia piroplastycznego i szybkości odkształceń zachodzących w materiale w wysokiej temperaturze ze względu na jego ciężar;
– zmierzyć ugięcie spowodowane absorpcją wody przez surową ceramikę.
Aparat zapewnia pomiary zgodnie z normami: ASTM D1857, CEN/TR 15404, BS 1016: p. 15, CEN/TS 15370-1, DIN 51730, IS 12891, ISO 540, NF M03-048
