Kriostaty azotowe i helowe do zadań mikroskopowych

Seria kompaktowych i wydajnych kriostatów Microstat firmy Oxford Instruments dostarcza szereg opcji dla większości aplikacji z zakresu spektroskopii w skali mikro. Szeroki zakres temperatur od 2K do 500K z jednoczesnym dostępem dla wiązek optycznych.
Wybór modelu Microstat jest zależny od wymaganej temperatury bazowej, technologii chłodzenia oraz atmosfery otaczającej próbkę.

•
•
•
•
•

Microstat N

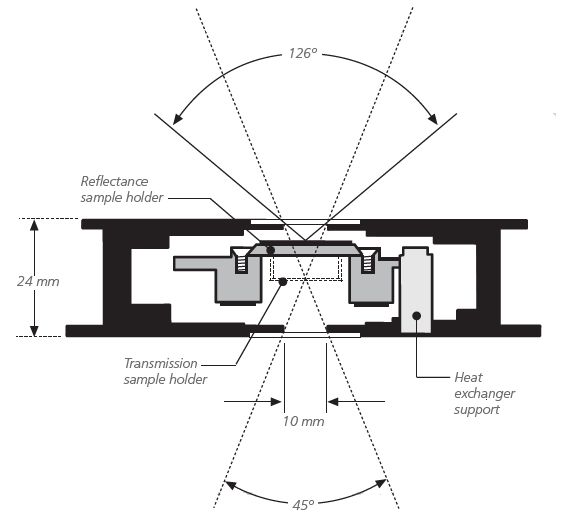

Microstat N to kompaktowy przepływowy, optyczny kriostat azotowy do pomiarów mikroskopowych, stabilizowany w zakresie temperatur 77-500K z próbką umieszczoną w próżni na zimnym palcu. Kriostat jest wyposażony w okienko górne i dolne. Materiały okienek do wyboru z oferty Oxford Instruments, najczęściej jednak stosowane są okienka kwarcowe przeźroczyste w zakresie 200-2400nm.
Najniższa konsumpcja ciekłego azotu dla mikroskopowych kriostatów azotowych na rynku!

Parametry Microstat N
• bardzo kompaktowy: średnica 90 mm, grubość 24 mm, waga 400 g
• ekonomiczny pod kątem konsumpcji ciekłego azotu
• łatwość dostosowania uchwytów do próbek o grubości do 8 mm
• łatwość integracji z komercyjnymi mikroskopami
• przystosowany do pomiarów w trybach transmitancji oraz reflektanci
• pomiary elektryczne poprzez przepust 4-pinowy

---

Microstat He

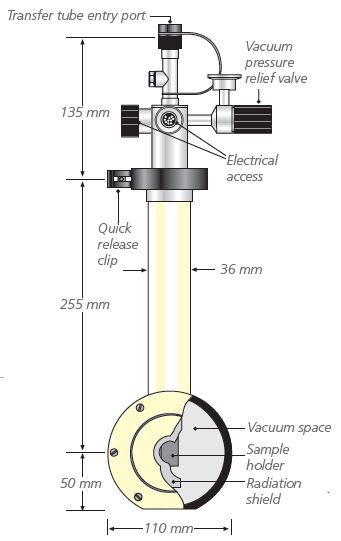

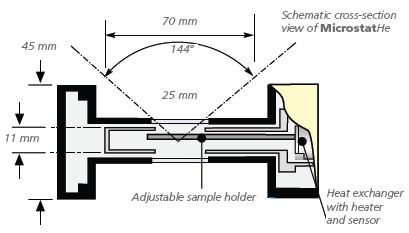

Microstat He to przepływowy, optyczny kriostat helowy do pomiarów mikroskopowych, stabilizowany w zakresie temperatur 2.2-500K z próbką umieszczoną w próżni, usytuowaną na wymiennym uchwycie montowanym do zespołu z wymiennikiem ciepła. Kriostat posiada wymienną górną i dolną flanszę z portami optycznymi i okienkami kwarcowymi, uchwyty do montażu próbki oraz okablowanie eksperymentalne.



Microstat He-R

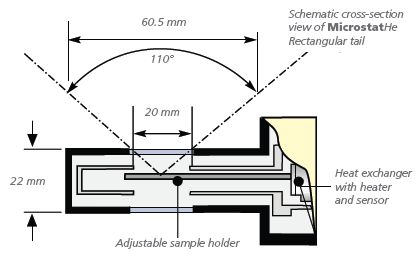

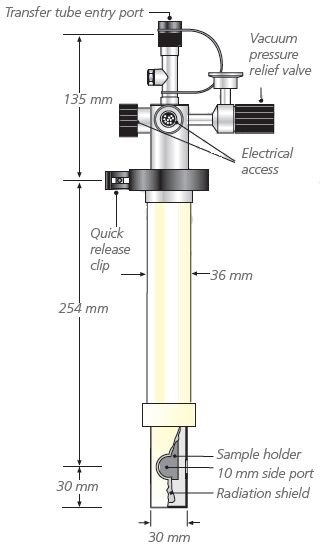

Microstat He Rectangular Tail to przepływowy, optyczny kriostat helowy do pomiarów spektroskopowych, stabilizowany w zakresie temperatur 2.2-500K z próbką umieszczoną w próżni na zimnym palcu i bliskiej odległości roboczej. Kriostat posiada cztery poziome porty optyczne, wyposażone w cztery okienka kwarcowe, uchwyty do montażu próbki oraz okablowanie eksperymentalne. Kriostat posiada wąski płaszcz próżniowy o przekroju prostokątnym 22x30mm, dwa okienka o czystej aperturze 20mm, dwa okienka o czystej aperturze 10mm.
Najniższa konsumpcja ciekłego helu oraz najkrótszy czas schłodzenia dla mikroskopowych kriostatów na rynku!

---

Microstat HiRes

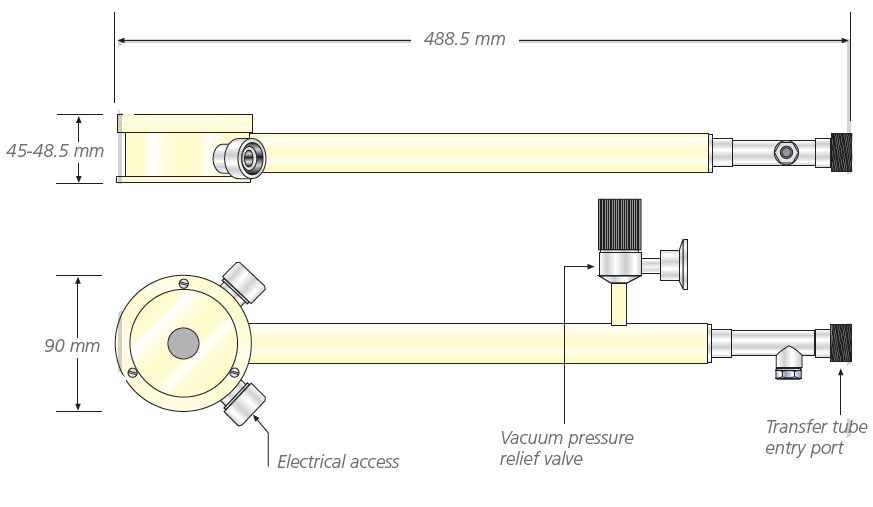

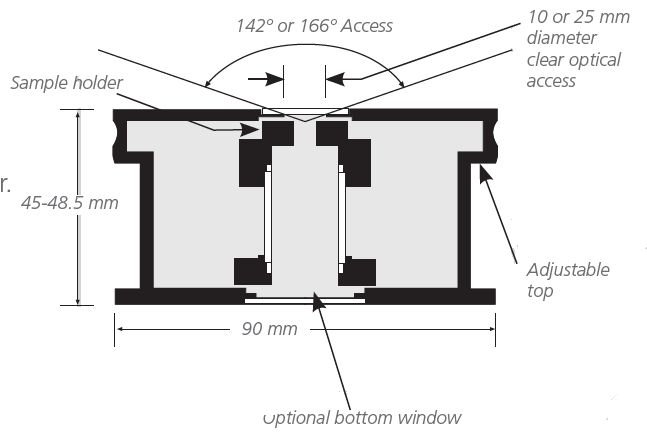

Microstat HiRes to przepływowy, optyczny kriostat helowy do pomiarów mikroskopowych, stabilizowany w zakresie temperatur 3.2-500K z próbką umieszczoną w próżni, usytuowaną na wymiennym uchwycie montowanym do zespołu z wymiennikiem ciepła. Kriostat posiada wymienną górną i dolną flanszę z portami optycznymi i okienkami kwarcowymi, uchwyty do montażu próbki oraz okablowanie eksperymentalne. Kriostat charakteryzuje się ultra niskimi wibracjami i minimalnym dryftem temperaturowym.
Najniższy poziom wibracji dla mikroskopowych kriostatów na rynku!



Specyfikacja techniczna

Parametr	Microstat N	Microstat HE	Microstat HiRes
Technologia chłodzenia	Ciekły azot	Ciekły hel lub ciekły azot	Ciekły hel lub ciekły azot
Zakres temperatury	77 – 500K	2.2 – 500K	2.7 – 500K
Stabilność temperatury	>0.5K	±0.1K	±0.1K
Czas schłodzenia	<10 minut	<10 minut	<10 minut
Przestrzeń na próbkę	Ø20 mm x 5 mm	Ø20 mm x 5 mm	Ø20 mm x 5 mm
Odległość robocza	2 mm	4.5 mm do 5.5 mm, 8 mm dla prostokątnej głowicy	2.2 mm do 5.7 mm
Poziom wibracji	<0.1 µm	<0.1 µm	<20 nm
Lateralny dryft uchwytu próbek przy stałej temperaturze	<1 µm/godz	<1 µm/godz	<150 nm/godz
Konsumpcja czynnika chłodzącego – przy 77K dla azotu – przy 4.2K dla helu	<0.5 L (azot)	<0.45 L (hel)	<0.7 L (hel)



Zastosowania
• Mikro-FTIR
• Mikro-Raman
• Mikro-fotoluminescencja
• Zjawiska Kerra oraz Faradaja
