Mikrokalorymetry TAM

TAM (Thermal Activity Monitor) to system modułowy, który można dostosować do ścisłej kontroli próbki i jej środowiska poprzez dobór różnych akcesoriów. Termostat o wysokiej precyzji zapewnia możliwość dokładnego ustawienia temperatury ze stabilnością poniżej 0,0001°C/24h. TAM zapewnia również możliwość dobrania odpowiedniej przepustowości pomiarowej, pozwalając pomieścić nawet do 48 próbek stałych lub płynnych. W zależności od konfiguracji, wyjmowane naczynka na próbki mogą pokryć szeroki zakres objętości od <1 ml do 125 ml. Wymienne akcesoria umożliwiają pomiary z kontrolowaną wilgotnością względną, w warunkach perfuzji cieczy i gazu, miareczkowanie, dodawanie substancji stałych lub past, rozpuszczanie, monitorowanie ciśnienia i ładunku elektrycznego.
Aparaty te pozwalają na badania materiałów i produktów w warunkach testów przyspieszonych, pomiarów in situ i operando. TAM pozwala zespołom badawczym w laboratoriach przemysłowych, rządowych I akademickich na podejmowanie decyzji dotyczących bezpieczeństwa, czasu przydatności, stabilności receptur, warunków przechowywania materiałów i produktów poddawanych analizie. TAM ma szerokie zastosowanie w testowaniu baterii i materiałów wykorzystywanych w bateriach, środków wybuchowych, farmaceutyków, materiałów budowlanych, polimerów, drobnoustrojów, produktów żywnościowych..

•
•
•
•
•
•
•
•

---

Mikrokalorymetr TAM Air
Kalorymetr izotermiczny TAM Air zapewnia elastyczność konfiguracji i czułość pomiaru, aby dokładnie scharakteryzować przepływ ciepła w przebiegu różnorodnych reakcji. TAM Air wyposażony jest w termostat powietrzny zapewniający pomiary izotermiczne w 8-kanałowych lub 3-kanałowych blokach kalorymetrycznych Każdy kanał składa się z celi próbki i celi odnośnika dla wyeliminowania wpływu układu pomiarowego na efekt cieplny monitorowanej reakcji.
Kalorymetr TAM Air z 8-kanałami jest najczęściej wybieranym kalorymetrem w badaniach hydratacji cementów i umożliwia analizy zgodnie min. z normami: ASTM C1702, ASTM C1679, ASTM C1897 – 20.
Kalorymetry 3-kanałowe charakteryzują się czułością do wykrywania niskich poziomów aktywności metabolicznej mikrobiomów wymaganej w zastosowaniach takich jak oczyszczanie gleby i analiza skażenia żywności. Monitorowanie aktywności termicznej lub przepływu ciepła w procesach chemicznych, fizycznych i biologicznych dostarcza informacji, których nie można uzyskać innymi technikami. Doskonała stabilność linii bazowej i stosunek sygnału do szumu sprawiają, że TAM Air jest najlepszym wyborem do analizy materiałów wytwarzających ciepło w zakresie od mikrowatów do miliwatów.

Funkcje i zalety TAM Air:
• Zakres temperatury: 5°C – 90°C
• Termostat powietrzny o wysokiej stabilności temperatury (± 0,001°C) i niskim dryfcie
• 8-kanałowy blok kalorymetru o standardowej objętości dla próbek do 20 mL w celu maksymalnego zwiększenia przepustowości
• W przypadku 8-kanałowego kalorymetru możliwość wykorzystania ampuł Admix służących do inicjowania reakcji wewnątrz kalorymetru, a tym samym monitorowania reakcji od pierwszego momentu dodania reagentów
• 3-kanałowy blok kalorymetru o dużej objętości dla próbek do 125 mL
• Spełnia normy ASTM C1679, ASTM C1702, ASTM C1897 – 20 i EN 196-11 dotyczące badań hydratacji cementu
• Wszechstronność w pomiarze zarówno kinetyki reakcji, jak i zależności temperaturowych
• Sprawdzona w branży niezawodność w najbardziej wymagających środowiskach laboratoryjnych
• Zastosowania: badania hydratacji cementów, badania sieciowania żywic, monitorowanie aktywności bakterii np. w badaniach gleb, żywności

Parametr	Duża objętość próbki	Standardowa objętość próbki
Liczba pozycji kalorymetru	3	8
Zakres temperatur	od 5°C do 90°C
Stabilność temperaturowa	± 0,001°C
Dokładność temperatury	± 0,15°C
Maksymalna objętość próbki	125 ml	20 ml
Limit detekcji	8 μW	2 μW
Maksymalna objętość próbki	125 ml	20 ml
Szum	< 8 μW	< 1 μW
Precyzja entalpii	0,3%	0,1%
Dryft linii bazowej	< 55 μW	< 5 μW

---

Mikrokalorymetry TAM IV, TAM IV-48
Wszystkie procesy chemiczne, fizyczne i biologiczne wiążą się z produkcją lub zużyciem ciepła. Opracowany ponad 25 lat temu TAM IV jest najbardziej czułym, stabilnym i elastycznym systemem mikrokalorymetrycznym na świecie do bezpośredniego pomiaru sygnału cieplnego, a tym samym do ilościowej obserwacji termodynamicznej i kinetycznej dowolnego procesu. Jest to unikalny system mikrokalorymetrów, który łączy w sobie najwyższą czułość przepływu ciepła z niezrównaną stabilnością temperatury do pomiaru wielu procesów, które są niewykrywalne innymi technikami. TAM IV-48 to wysokoprzepustowa wersja TAM IV, który można skonfigurować tak, aby obsługiwał maksymalnie 48 pojedynczych minikalorymetrów o objętości 4ml. TAM IV w połączeniu z dostępnymi kalorymetrami i akcesoriami tworzy elastyczną platformę analityczną odpowiednią dla każdego laboratorium, oferując wydajność i przepustowość próbek nieporównywalną z żadnym innym przyrządem do kalorymetrii izotermicznej.

Cechy i zalety TAM IV / TAM IV-48:
• Nowa i jeszcze bardziej czuła kontrola temperatury zapewnia szybką równowagę termiczną i szeroki zakres temperatur od 4°C do 150°C
• Bezkonkurencyjna stabilność temperatury zapewnia precyzyjny pomiar przepływu ciepła w eksperymentach trwających od kilku godzin do kilku dni, a nawet tygodni
• Termostat 4-pozycyjny umożliwiający umieszczenie maksymalnie cztery kalorymetrów, z których każdy działa jednocześnie ale niezależnie
• Szerokie możliwości doboru optymalnej konfiguracji pod kątem wielkości próbek, wymaganej czułości czy przepustowości
• Nowy moduł wejść/wyjść napięciowych umożliwiający integrację z pomiarami kalorymetrycznymi sygnałów z maksymalnie trzech niezależnych sond/źródeł, takich jak sonda pH czy źródło światła
• Moduł interfejsu akcesoriów pozwalający na podłączenie do ośmiu różnych akcesoriów
• W przypadku systemu TAM IV-48 możliwość wyposażenia układu w 48 minikalorymetrów działających jednocześnie i niezależnie od siebie, zapewniając tym samym wysokowydajne pomiary mikrokalorymetryczne
• Praca w trybach:
o izotermicznym
o krokowo-izotermicznym
o skanującym

Parametr	TAM IV	TAM IV-48
Termostat	olejowy
Maksymalna liczba kalorymetrów	4	48
Zakres temperatur	od 4°C do 150°C
Dokładność temperatury	< ± 0.1°C
Stabilność temperaturowa	< ± 0,001°C
Szybkość skanowania	≤ ± 2 °C/h

---

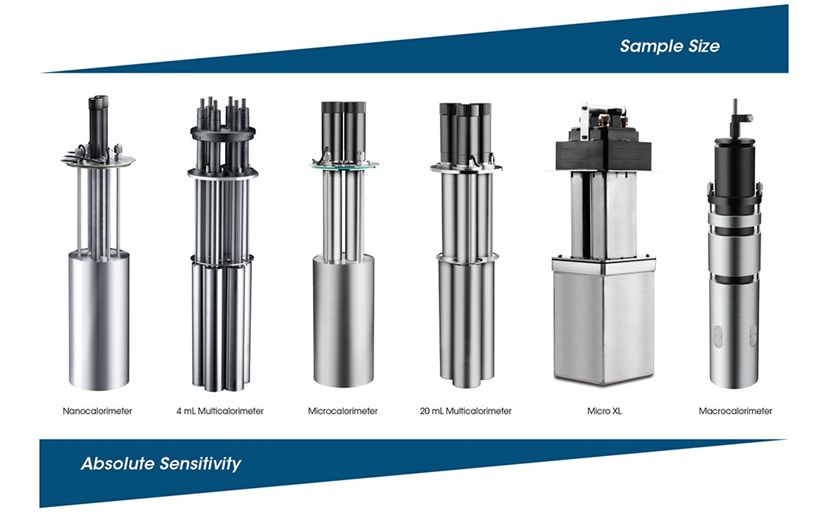

Rodzaje kalorymetrów

1. Nanokalorymetr – najczulszy spośród kalorymetrów, zwykle używany w trybie izotermicznym. Łączy w sobie wysoką czułość z doskonałą stabilnością linii bazowej, co czyni go idealnym narzędziem do izotermicznej kalorymetrii miareczkowej (ITC) w badaniu interakcji molekularnych. Nanokalorymetr mieści wszystkie zamknięte ampułki o pojemności do 4 ml. Aby uzyskać najwyższą czułość, używa się go z ampułką o pojemności 1 ml „titration ampoule” i podobną ampułką jako odniesienie. Ampułka referencyjna zawiera substancję obojętną (np. wodę lub piasek) w celu zrównoważenia pojemności cieplnej obu stron. Zatem w normalnych warunkach przepływ ciepła związany z ampułką odniesienia będzie zaniedbywalny.
2. Mikrokalorymetr – kalorymetr o pojemności 20 ml, zaprojektowany do badania dużych próbek np. baterii, a także do badań wymagających fazy gazowej nad próbką. Może być używany ze wszystkimi ampułkami 20 ml (również z ampułkami do miareczkowania i kontroli wilgotności względnej) oraz ampułkami przeznaczonymi do rozpuszczania bardzo małych ilości substancji stałych, rzędu kilku mg, w różnych rozpuszczalnikach.
3. Minikalorymetr/multikalorymetr – kalorymetr o pojemności 4 ml lub 20 ml o specjalnej konstrukcji, która zajmuje mniej miejsca wewnątrz termostatu. Próbka odniesienia znajduje się poniżej ampułki z badaną próbką. W termostacie TAM IV-48 można umieścić do 48 minikalorymetrów o pojemności 4 mL. Minikalorymetry są wykorzystywane również do stworzenia multikalorymetru, składającego się z sześciu minikalorymetrów o pojemności 4 ml lub trzech kalorymetrów o pojemności 20 ml. Taki multikalorymetr zajmuje jedno z czterech dostępnych pozycji w termostacie TAM IV i jest wykorzystywany w celu zwiększenia przepustowości.
4. Makrokalorymetr – kalorymetr o dużej objętości (do 125 ml), przeznaczony do badania baterii, a także dużych, niejednorodnych próbek np. z zakresu technologii żywności.
5. Micro XL – precyzyjny kalorymetr, który został zaprojektowany do pomiaru reakcji elektrochemicznych zachodzących wewnątrz ogniw akumulatorowych.

W TAM IV-48 stosowane są wyłącznie minikalorymetry 4 ml.

System „Battery Cycler Microcalorimeter Solution”
Mikrokalorymetr do cyklicznych pomiarów baterii jest narzędziem do badań operando w celu określenia termodynamicznych I elektrochemicznych właściwości baterii w czasie rzeczywistym dzięki wykorzystaniu elastycznego i intuicyjnego w obsłudze rozwiązania.
System ten jest zintegrowanym rozwiązaniem obejmującym:
• Mikrokalorymetr TAM IV – unikalne narzędzie analityczne do pomiaru parametrów termicznych próbek w warunkach kontrolowanej temperatury
• Potencjostat BioLogic VSP-300 – narzędzie pomiarowe klasy badawczej do testowania elektrycznych właściwości materiałów.

Oprogramowanie
Oprogramowanie TAM Assistant jest intuicyjną i zintegrowaną platformą oprogramowania do obsługi mikrokalorymetru TAM IV i potencjostatu BioLogic VSP-300. System „Battery Cycler Microcalorimeter” jest doskonałym rozwiązaniem dla zespołów badawczych do pomiarów operando zapewniającym bezproblemową kontrolę układu i narzędzia analizy danych. TAM Assistant minimalizuje czas testów, przyspieszając dojście do konkluzji i umożliwiając nowe spojrzenie na materiały elektrodowe czy elektrolity.

Integracja
• System „Battery Cycler Microcalorimeter” zapewnia kontrolę aparatu TAM IV i potencjostatu BioLogic VSP-300 przez jedno oprogramowanie
• Dane są zbierane w czasie rzeczywistym, co minimalizuje potrzebę oczekiwania na zakończenie długotrwalych eksperymentów przed poznaniem choćby wstępnych wyników
• Zaawansowane narzędzia analizy danych w oprogramowaniu TAM Assistant zapewniają efektywną analizę z wizualizacją danych, umożliwiającą uzyskanie nowego spojrzenia i szybszą interpretację wyników

Wydajność
• Równolegle poddaje obciążeniom cyklicznym i mierzy ciepło niepożądane baterii, pozwalając na pomiar wielu próbeb jednocześnie i pomiar baterii o różnych kształtach (pastylkowe, cylindryczne, kieszeniowe)
• Brak konieczności manipulacji przewodami, przyjazna i elegancka konstrukcja bez konieczności stosowania własnych skomplikowanych rozwiązań inżynierskich czy warsztatowych

Czułość i powtarzalność
• Rozszerzony zakres temperatur od 4°C do 150°C w celu odtworzenia warunków pracy w świecie rzeczywistym
• Wyjątkowa czułość i stabilność temperatury do pomiarów samorozładowania
