Mikroskop MFP-3D BIO

Seria urządzeń MFP-3D BIO firmy Oxford Instruments (Asylum Research) to mikroskopy ustawiające standard integracji z mikroskopami optycznymi do badań z zakresu biologii. MFP-3D BIO jest jedynym mikroskopem bioAFM który nie podraża rozdzielczości obrazowania, wydajności w pomiarach sił oraz uniwersalności zastosowania jednocześnie integrując wszystkie inny tryby badań optycznych. Wymienione cechy ze wsparciem technicznym dostarcza bioAFM przystosowany do najbardziej wymagających zastosowań.

•
•

Cechy charakterystyczne MFP-3D BIO:

Wydajność i uniwersalność
Najlepsze osiągi AFM integrowane z mikroskopią optyczną
Proste wysokorozdzielcze obrazowanie w cieczach dla delikatnych próbek biologicznych
Wydajność w zakresie spektroskopii sił oraz mechaniki sił
Uniwersalność pozwalająca zadowolić różnorodne zastosowania

Stabilność MFP-3D-BIO umożliwia pomiary sił w zakresie pico-newtonów oraz obrazowanie najmniejszych struktur. Mechanizm optycznej dźwigni przemieszcza się jak pojedyncza jednostka o dużej sztywności eliminując dowolne nieliniowości, ruch boczny oraz prążki interferencyjne. Dedykowana optyka kondensorowa dostarcza możliwość niezaburzonej obserwacji próbki od góry oraz umożliwia stosowanie standardowych trybów mikroskopu optycznego, i w tym kontrast fazowy.

MFT-3D-BIO jest optymalizowanym integrowanym narzędziem wykorzystującym odwrócone mikroskopy optyczne o maksymalnych osiągach oraz wydajności. Sprzężenie mikroskopu AFM z optycznym dostarcza możliwość stosowania zaawansowanych metod optycznym, taki jak – badania w polu jasnym, kontrast fazowy, epifluorescencja, mikroskopia konfokalna, TIRF, FRET, FCS, FRAP, wskaźniki jonowe

Oświetlenie oraz obserwacja za pomocą wbudowanej optyki od górnej
MFP-3D-BIO rozszerza możliwości odrzuconego mikroskopu optycznego poprzez badania próbek przezroczystych oraz zamglonych z obserwacją od góry i w czasie skanowania AFM. Integrowana optyka od górna umożliwia dostrajanie laser in-situ oraz umieszczanie sondy bez konieczności usuwania głowicy AFM oraz stosowania sprzętu pomocniczego. Unikatowa konstrukcja głowicy daje możliwość podwajania soczewek obiektywu odgórnego jako kondensera wysokiej jakości w oświetleniu z kontrastem fazowym.

Nawigacja optyczna  w czasie rzeczywistym
Obrazy optyczne rejestrowane od góry oraz od dołu mogą być wykorzystywane do nawigacji igły do dowolnej struktury na próbce oraz następnie w celu następnego przeskanowania fragmentu powierzchni w nanoskali za pomocą głowicy AFM lub selekcji położenia do pomiaru krzywych sił.

Opcje renderowania w czasie rzeczywistym oraz offline
Obrazy AFM oraz optyczne mogę być renderowane oraz obserwowane razem w czasie rzeczywistym oraz offline. Aby ułatwić interpretacje obrazy optyczne mogą być założone na dane AFM. Technika dostarcza możliwość połączenia topografii AFM z możliwościami mikroskopii optycznej.

Automatyczne procedury implementowanie do oprogramowania
ModeMaster™
• automatycznie konfiguruje oprogramowanie dla wybranych trybów pomiarowych
• wspiera proste i zaawansowane techniki obrazowania
• zapewnia szybkie przełączanie pomiędzy technikami
GetReal™
• zapewnia kalibrację czułości sondy oraz stałej sprężystej bez konieczności dotykania igłą próbki (utrzymując ją czystą i nieuszkodzoną)
• cały proces jest automatyczny, szybki i dokładny
• pomaga w otrzymaniu spójnych wyników AFM w postaci ilościowej

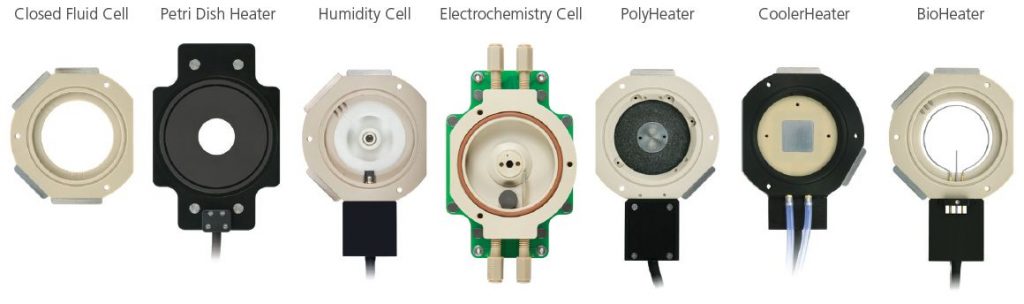

Kontrola temperatury
• PolyHeater – szczelna cela pomiarowa z grzaniem do 400C
• CoolerHeater – szczelna cela pomiarowa z grzaniem i chłodzenie w zakresie od -10C do 120C
• BioHeater – układ grzania szkiełek dla cieczy, zakres do 80C
• Petri Dish Heater – układ grzania szalek Petriego, zakres do 40C

Układy przykładania sił i oddziaływań
• Variable Field Module – umożliwia zaaplikowanie pola magnetycznego wzdłużnego i poprzecznego
• Photovoltaic option (PV)- umożliwia zaaplikowanie oświetlanie od dołu
• NanoRack – moduł przykładania sił rozciągania i ściskania w zakresie do 80N
• High Voltage Field – moduł umożliwiający zaaplikowanie napięcia w zakresie +/- 150V na sodę AFM lub próbkę
• Probe Station – moduł umożliwiający zaaplikowanie zewnętrznych sygnałów na próbkę

Kontrola gazów/atmosfery lub otoczenia cieczy
• Closed Fluid Cell – szczelna celka umożliwiająca przepłukiwanie gazem lub cieczą
• Fluid Cell Lite – pomiary w cieczach bez przepłukiwania
• Humidity Cell – szczelna celka z czujnikiem wilgotności
• Electrical Closed Cell – szczelna celka z kontrolą otoczenia gazowego
• Petri Dish Holder – uchwyt zapewniający zmniejszone odparowanie z szalki Petriego
• MicroFlow Cell – celka o małej objętości przepływu
• Electrochemistry Cell – celka do pomiarów elektrochemicznych (również z możliwością grzania)
