Podstawowy system Q-400

Podstawowy system Q-400

Cyfrowy system korelacji obrazu 3D Q-400 to optyczne urządzenie pomiarowe do bezkontaktowego, trójwymiarowego pomiaru kształtu, przemieszczeń i odkształceń na komponentach i strukturach wykonanych z prawie każdego materiału.

•
•
•
•
•
•
•

System Q-400 potrafi w pełni ukazać to co dzieje się z badanym obiektem w wyniku działania na nią siłą, temperaturą, ciśnieniem, wilgotnością i itp. W odróżnieniu do symulacji, tu mamy uwzględnione w końcowych wynikach takie czynniki jak wady materiału, płędy w przygotowaniu próbki, czy przeprowadzeniu samego badania. Nawet niewyosiowane uchwyty w maszynie wytrzymałościowej, będą od razu ukazane na wynikach. To znaczący krok w przód, względem pomiarów z trawersy, ekstensometru czy nawet tensometru, bo tu mamy wciąż uśredniony wynik z pewnego obszaru, natomiast Q-400, daje nam pełne pole widzenia, na którym możemy obserwować nawet i kilka tysięcy punktów. A każdy z nich ma i zarówno swoją wartość jak i określony błąd pomiarowy.

Szeroki zakres zastosowań

Elastyczna konstrukcja Q-400 umożliwia szeroki zakres zastosowań, od badań mikroskopowych na materiałach mikroelektronicznych lub biomedycznych po pomiary na dużą skalę komponentów lotniczych, motoryzacyjnych, morskich i kolejowych. A to wszystko można realizować poprzez jeden, posiadany zestaw kamer, gdzie w zależności od wielkości gabarytu, wystarczy zmienić obiektywy jak w klasycznej fotografii. Następnie wystarczy ustawić ostrość obrazu skupioną na badanym obszarze, gdzie oprogramowanie ma do tego specjalną funkcję ułatwiająca tą czynność. Dalej system automatycznie wykona kilka zdjęć dla tablicy kalibracyjnej, trzymanej przed badanym obiektem i można badać. W zależności od zaawansowania użytkownika, pełne przestawienie systemu na zupełnie inną skalę pomiarową to dosłowni kilka minut.

Dodatkowo Istra4D posiada możliwość podglądu badanego obszaru pod kątem poprawności ustawień optyki jak i oświetlenia, dzięki czemu przed zniszczeniem próbki, operator wie jak dokładne wyniki uzyska, jakim błędem pomiarowym, będzie obarczona badana próbka. A przy droższych badaniach, to bardzo istotny czynnik.

Korelacja i eksport danych w czasie rzeczywistym

Q-400 DIC ocenia dane w czasie rzeczywistym i umożliwia użytkownikowi jednoczesny eksport danych jako analogowy sygnał napięciowy.

Przyjazny dla użytkownika system

Oprogramowanie Istra4D zostało zaprojektowane tak, aby było intuicyjne i łatwe w użyciu. Wszystkie parametry pomiarowe mogą być przechowywane i ponownie wykorzystywane. A to pozwala jeden pomiar, obrabiać kilka razy, na wiele różnych sposobów, w zależności od konkretnych potrzeb, co jest szczególnie istotne na uczelniach. Wskaźnik jakości spekli dodatkowo pomaga w ocenie prawidłowego wzoru i ustawienia optycznego na początku pomiaru. Predefiniowane parametry pomagają użytkownikowi zdecydować o poprawnej konfiguracji DIC. Poza tym oprogramowanie z z generacji na generacje automatyzuje coraz więcej czynności operatora, jak np. sczytywanie parametrów płytki kalibracyjnej z kodu QR, co ułatwia pracę operatorowi i eliminuje w tym zakresie, możliwe błędy.

Łatwa kalibracja

Wszystkie parametry systemu określane są za pomocą szybkiej i łatwej procedury kalibracji – bardzo praktycznego i prostego procesu polegającego na ustawieniu płytki kalibracyjnej przed kamerami. Osiągnięta dokładność kalibracji jest wyświetlana online po kalibracji. Dodatkowo system automatycznie sczytuje kod QR odnośnie parametrów konkretne płytki, co eliminuje do zera ewentualne błędy.

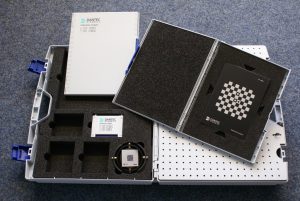

DIC Calibration Target Dantec Dynamics

System wielu kamer

Ogromną zaletą systemu Q-400 jest możliwość rozbudowy nawet do 16 kamer, co znacząco zwiększa możliwości pomiarowe. Można dzięki temu mierzyć przemieszczenia na dużej powierzchni, bądź wraz z opcją multicamera, obserwować próbkę w 360 stopniach. Pomiar nawet i z maksymalną ilość kamer odbywa się w jednym układzie współrzędnych.

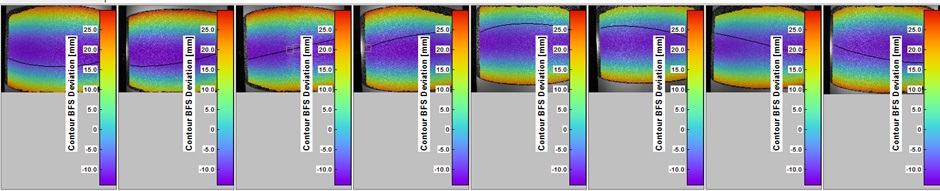

8-kamerowy system podglądu na cylindrycznym obiekcie Dantec Dynamics

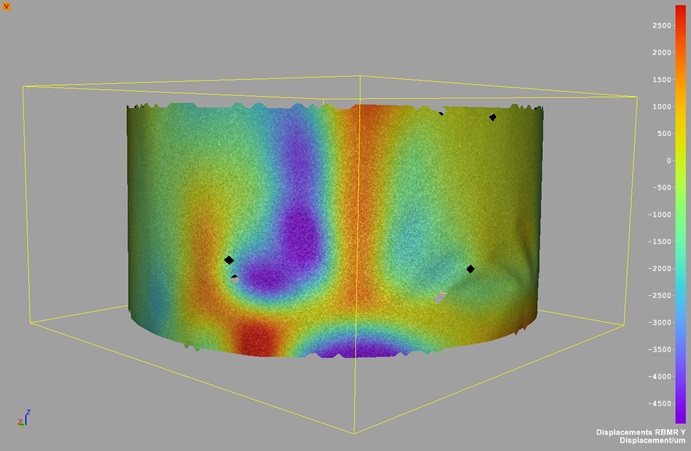

360 stopni pomiaru 3D przemieszczeń

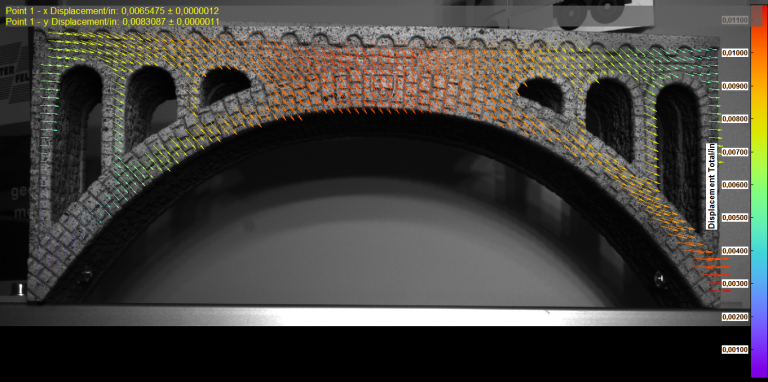

Wektory przemieszczenia w czasie rzeczywistym

Dokładność pomiaru

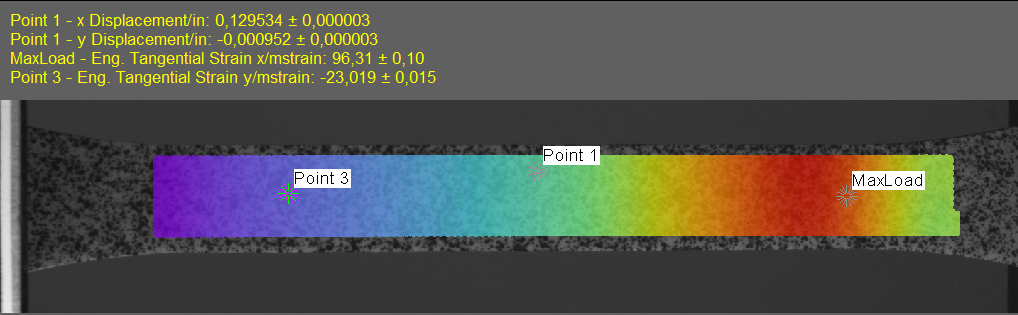

Jak widać na obrazku poniżej, oprogramowanie Istra4D, dla każdego zaznaczonego punktu w przejrzysty sposób pokazuje jak w tym przypadku parametr przemieszczenia X i y wraz z niepewnością pomiarową. Na mierzonych obszarach możemy nanieść kolejne punkty, linie, czy oznaczyć własne pole pomiarowe. A uzyskane w ten sposób parametry możemy dodatkowo przedstawić na wykresie, który to może uwzględniać np. siłę działającą na daną próbkę.

Wszystkie dane pomiarowe DIC są wyświetlane z przedziałem ufności (przybliżenie błędu)

Akcesoria DIC

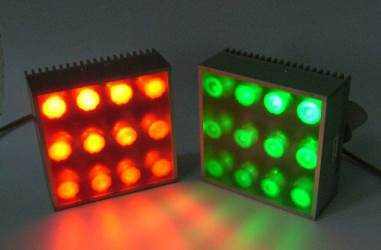

Dostępna jest szeroka gama akcesoriów do obsługi aplikacji DIC, np. oświetlenie LED HILIS firmy Dantec – zimne, jednorodne, monochromatyczne światło dla dokładniejszych pomiarów. Do tego można dokupić różne obiektywy, płyty kalibracyjne, listwy montażowe, statywy i wiele innych.

Otwarte interfejsy i moduły aplikacji

Platforma oprogramowania DIC firmy Dantec Istra4D działa na otwartym formacie danych HDF5 i umożliwia dostęp do wszystkich danych DIC. W przypadku aplikacji specyficznych dla klienta dostępny jest otwarty interfejs modułu, który umożliwia złożone pomiary i raporty za pomocą jednego naciśnięcia.
