System pomiarowy FlawExplorer

FlawExplorer to system laserowej szerografi do badań nieniszczących (NDT) przeznaczony do stosowania w aplikacjach kontroli jakości, poprodukcyjnej lub kontroli komponentów w terenie (pomiary na zewnątrz, poza kontrolowanymi warunkami laboratorium).

•
•
•
•
•
•

System pomiarowy może być skonfigurowany z termicznymi lub próżniowymi (częściowymi) układami wzbudzenia w zależności od zastosowania i dodatkowo może być zautomatyzowany. FlawExplorer wykorzystuje najnowszą technologię przesunięcia fazowego, zapewniając dokładne i wiarygodne wyniki pomiarów dzięki wyraźnemu i ostremu obrazowaniu z rozdzielczością przemieszczenia submikrometru.

System laserowej szerografi FlawExplorer z ręcznym wzbudzeniem termicznym pozwalający na szybki pomiar uszkodzeń w komponencie warstwowym CFRP z przemysłu morskiego.

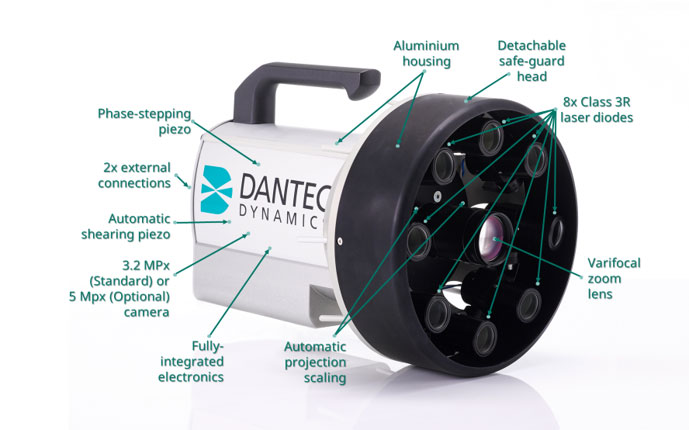

Schemat głowicy pomiarowej FlawExplorer

System pomiarowy FlawExplorer jest zawarty w jednej lekkiej (5 kg / 11 lb) głownic. Do obsługi wymagane są tylko dwa połączenia; jeden do zasilania i jeden do danych z kamery. Dzięki w pełni zintegrowanej elektronice obrazowania i sterowania czujnik zawiera (standardową) kamerę CMOS 3,2 MPx lub (opcjonalnie) 5 MPx o maksymalnej liczbie klatek na sekundę odpowiednio 37 i 24 Hz, obiektyw zmiennoogniskowy, osiem diod laserowych (klasa 3R). Głowica znajduje się w aluminiowej obudowie z odłączanym pierścieniem zabezpieczającym. Wytrzymała konstrukcja FlawExplorer została zaprojektowana tak, aby wytrzymać wstrząsy, uderzenia i wibracje.

Obszar inspekcji FlawExplorer

FlawExplorer wykorzystuje 8 diod laserowych do generowania dużego obszaru oświetlenia. W przypadku standardowej kamery 3,2 MPx osiągalny rozmiar wyświetlanego obrazu w jednym ujęciu może wynosić do 2,9 m x 2,1 m (9,4 stopy x 7,0 stopy) lub w przypadku opcjonalnej kamery 5,0 MPx do 3,4 m x 2,8 m (11,2 stopy x 9,3 stopy). Szybkość kontroli FlawExplorer jest niezrównana w porównaniu z jakąkolwiek inną techniką NDT, uwzględniając czas badania konkretnego obszaru pomiarowego jak i jego powierzchnię. A to całościowo przekłada się na ogromną wydajność, tym bardziej, że same badania mogą być przeprowadzane w terenie.

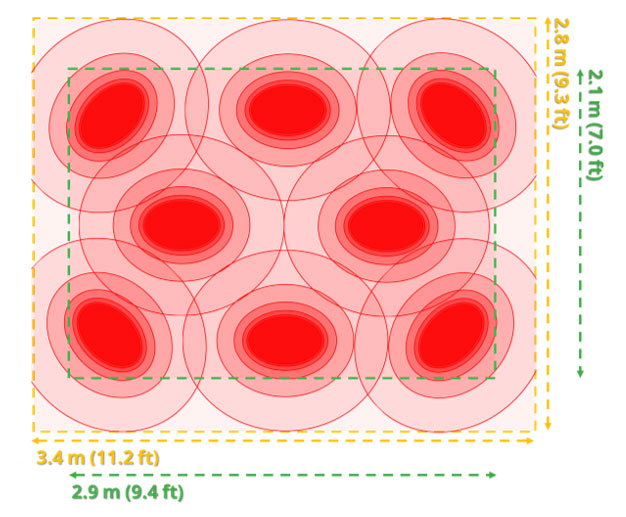

Obszar inspekcji programu FlawExplorer z kamerą 3,2 MPx (standardowa) (zielona) lub 5 MPx (opcjonalnie) (żółta)

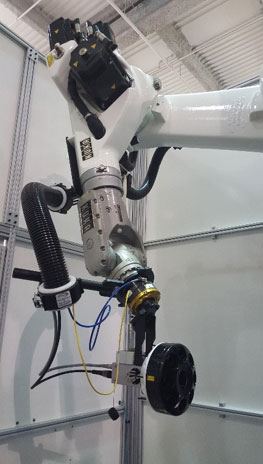

System laserowej szerografi FlawExplorer zamontowany na ramieniu robota

System FlawExplorer może być całkowicie zautomatyzowany, dzięki zamontowaniu systemu np. na ramieniu robota. Dodatkowo jest tu dedykowany protokół komunikacyjny umożliwiający pełną interakcję między oprogramowaniem FlawExplorer, Istra4D i autonomicznym interfejsem PLC.

Oprogramowanie Istra4D

Istra4D, zaawansowane oprogramowanie do szerografi laserowej Dantec Dynamics, jest intuicyjne i proste w użyciu. Dzięki temu użytkownicy mają łatwą kontrolę nad wszystkimi istotnymi parametrami konfiguracji pomiarów, w tym jasnością, ścinaniem, projekcją i ustawieniami wizualizacji. Użytkownicy mogą łatwo wykonywać pomiary w czasie rzeczywistym, a także zaawansowaną analizę post-processing uzyskanych wyników.

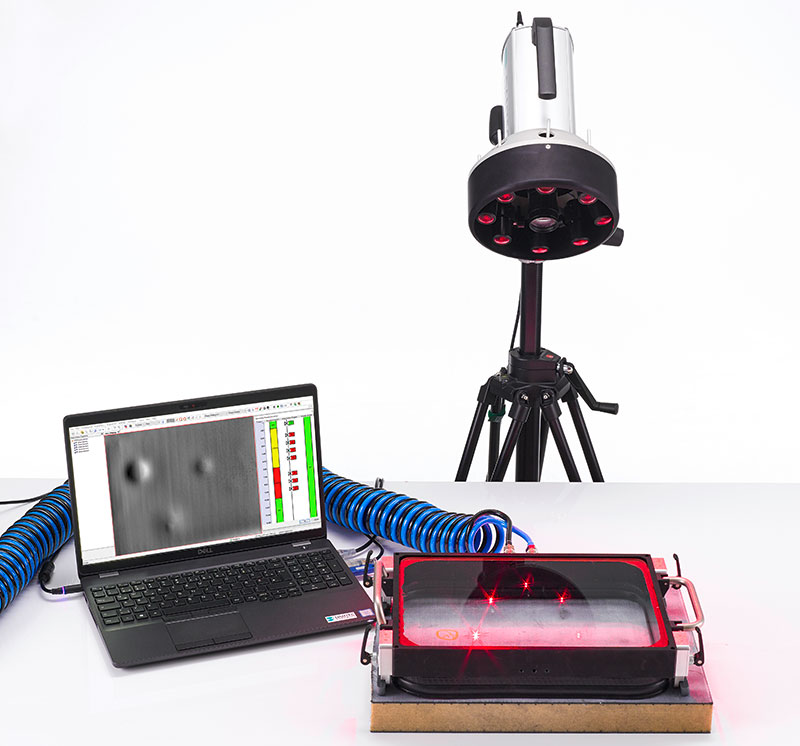

Oprogramowanie Istra4D prezentujące uszkodzenia w aluminiowym elemencie o strukturze plastra miodu z przemysłu lotniczego i kosmicznego za pomocą ręcznego wzbudzenia próżniowego.
