Wzbudnik wibracyjny IMV SERIA K – chłodzenie wodą

Systemy chłodzone wodą przystosowane do testów o wysokich wymaganiach.

System wibracyjny ECO

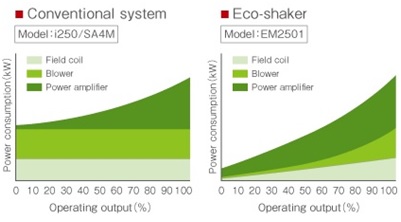

Elektrodynamiczne wzbudniki drgań zużywają dużo energii elektrycznej. Firma IMV opracowała systemy przyjazne dla środowiska, które minimalizują wymaganą energie elektryczną i obniżają zużycie energii i emisję CO2. IMV ECO to elektrodynamiczny system wibracyjny, w którym sygnał wyjściowy, sygnał sterujący do wzbudnika oraz szybkość wentylatora są automatycznie optymalizowane zgodnie z aktualnym obciążeniem oraz wymaganiami testu.

Skomplikowane nastawy ręczne nie są już potrzebne. Zmiany w parametrach poziomu testów dostosowują się automatycznie, bez interwencji operatora.

Główne zalety systemu:

– oszczędność kosztów energii elektrycznej

– zmniejszenie emisji dwutlenku węgla

– zmniejszona emisja hałasu

– obniżone koszty konserwacji systemu

– możliwość zdalnej diagnostyki systemu

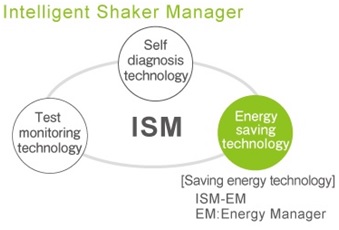

Wzbudnik w wersji ECO pozwala na automatyczne zoptymalizowanie zużycie energii podczas testów wibracyjnych . Pozwala zaoszczędzić energię oraz zmniejszyć emisję CO2. Wzbudnik ECO wykorzystuje nowoczesny system MSI. ( Zintegrowany System Zarządzania)

Eco Specifications

	System Model		EMK0301	EMK0622 **	EMK0801 **	EMK1251 **
	Frequency Range(Hz)		0-3000	0-2500	0-2500	0-2500
System Specifications	Rated Force	Sine(kN)	30.8	61.7	80	100
		Random (kN rms)*1	21.5	61.7	80	100
		Shock(kN)	61.6	123.4	160	200
	Maximum Acc.	Sine(m/s2)	1000	1000	1000	1000
		Random (m/s2 rms)	557	700	700	700
		Shock (m/s2 peak)	2000	2000	2000	2000
	Maximum Vel.	Sine(m/s)*3	1.8	2.0	2.0	2.0
		Shock (m/s peak)	1.8	2.0	2.0	2.0
	Maximum Dsp.	Sine (mmp-p)	51	51	51	51
		Maximum Travel (mmp-p)	58	60	59	62
	Maximum Load(kg)		500	1000	1000	2000
	Breaker Capacity (kVA)*2		49	87	100	150
	Power Requirements (A)*4		175	350	350	600
Vibration Generatoer	Model		K030	K060	K080	K125
	Armature Mass(kg)		27	40	60	70
	Armature Diameter (φmm)		320	400	446	560
	Allowable Eccentric Moment(N･m)		980	980	1550	2450
	Dimensions(mm) WxHxD		1100x 1090x 824	1380x 1085x 1000	1595x 1050x 1200	1776x 1373x 1300
	Shaker Body Diameter(mm)		760	900	1000	1100
	Mass(kg)		3000	3700	5000	7000
Power Amplifier	Model		EM4MM -K30	EM8MM -K60	EM14HM -K80	EM18HM -K125
	Maximum Output (kVA)		33	60	100	98
	Dimensions(mm) WxHxD		1160x 1950x 850	1160x 1950x 850	1740x 1950x 850	1740x 1950x 850
	Mass(kg)		950	1400	1550	2550
Controller	Vibration Controller		See Vibration Controller K2
Cooling	Cooling Method		Shaker:Water Cooling/Amp:Air Cooling
	Primary Cooling Water Supply(ℓ/min)		195	260	390	390
	Heat Exchanger	Dimensions(mm) WxHxD	580x 1700x 850	580x 1700x 850	580x 1700x 850	580x 1700x 850
		Mass(kg)	400	400	400	400

	System Model		EMK1252 **	EMK1255 **	EMK1256 **	EMK2001 **	EMK2002 **
	Frequency Range(Hz)		0-2500	0-2000	0-2000	0-2000	0-2000
System Specifications	Rated Force	Sine(kN)	125	100	125	160	200
		Random (kN rms)*1	125	100	125	160	200
		Shock(kN)	250	200	250	320	400
	Maximum Acc.	Sine(m/s2)	1000	1000	1000	800	1000
		Random (m/s2 rms)	700	700	700	560	700
		Shock (m/s2 peak)	2000	2000	2000	1600	2000
	Maximum Vel.	Sine(m/s)*3	2.0	2.0	2.0	2.0	2.0
		Shock (m/s peak)	2.0	2.0	2.0	2.4	2.4
	Maximum Dsp.	Sine (mmp-p)	51	100	100	76.2	76.2
		Maximum Travel (mmp-p)	62	132	132	86	86
	Maximum Load(kg)		2000	2000	2000	2000	2000
	Power Requirements (kVA)*2		170	170	190	270	300
	Breaker Capacity (A)*4		600	600	700	–	–
Vibration Generatoer	Model		K125	K125LS	K125LS	K200	K200
	Armature Mass(kg)		70	100	100	200	200
	Armature Diameter (φmm)		560	560	560	650	650
	Allowable Eccentric Moment(N･m)		2450	2450	2450	4900	4900
	Dimensions(mm) WxHxD		1776x 1373x 1300	1990x 1546x 1370	1990x 1546x 1370	2465x 1908x 1740	2465x 1908x 1740
	Shaker Body Diameter(mm)		1100	1100	1100	1260	1260
	Mass(kg)		7000	8000	8000	16000	16000
Power Amplifier	Model		EM22HM -K125	EM22HM- K125LS	EM27HM- K125LS	EM26HM -K200	EM32HM -K200
	Maximum Output (kVA)		124	124	155	256	320
	Dimensions(mm) WxHxD		2320x 1950x 850	2320x 1950x 850	2900x 1950x 850	3480x 1950x 850	3480x 1950x 850
	Mass(kg)		2650	2650	3350	4950	5100
Controller	Vibration Controller		See Vibration Controller K2
Cooling	Cooling Method		Shaker:Water Cooling/Amp:Air Cooling
	Primary Cooling Water Supply(ℓ/min)		390	390	390	650*5	650*4
	Heat Exchanger	Dimensions(mm) WxHxD	580x 1700x 850	580ｘ 1700ｘ 850	580ｘ 1700ｘ 850	1050x 1900x 800	1050x 1900x 800
		Mass(kg)	400	400	400	600	600
