Dylatometry horyzontalne

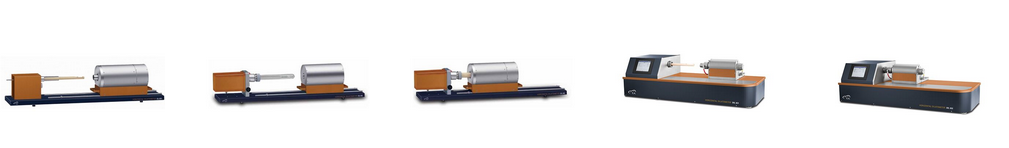

DIL 801 Dylatometr pojedynczy	DIL 802 Dylatometr prawdziwie różnicowy	DIL 803 Dylatometr podwójny	DIL 831 Dylatometr wysokiej rozdzielczości	DIL 832 Dylatometr  prawdziwie różnicowy wysokiej rozdzielczości

Urządzenia serii DIL800L, DIL800 i DIL830 to dylatometry stykowe z poziomo umieszczonym popychaczem. Dylatometry poziome umożliwiają pomiary próbek o kształcie walca lub prostopadłościanu, a ich wymiary muszą być dobrane odpowiednio do przestrzeni dostępnej w łożu próbek.  Mierzą rozszerzalność cieplną próbki umieszczonej poziomo w piecu, poprzez kontakt z popychaczem, który dociska próbkę z kontrolowaną siłą.

W miarę zmiany długości próbki popychacz przemieszcza się poziomo. Przemieszczenie to mierzone jest za pomocą czujnika LVDT lub enkodera optycznego, w zależności od serii dylatometrów. Zmiana długości jest rejestrowana wraz z temperaturą próbki, co pozwala na wygenerowanie krzywej rozszerzalności w funkcji temperatury. Dostępne są różne typy pieców zapewniające szeroki zakresu temperatur: od -170°C do 1700°C i pracę w różnych atmosferach. Tylko dylatometry TA Instruments oferują opatentowaną technologię pomiaru prawdziwie różnicowego (True Differential™), która kompensuje rozszerzanie się elementów aparatu w czasie rzeczywistym w ramach jednego pomiaru, znacznie poprawiając dokładność pomiaru. Niezwykle szybkie piece z możliwością chłodzenia umożliwiają niezrównaną przepustowość próbek. Dylatometry TA Instruments są pierwszym wyborem dla laboratoriów, które wymagają najwyższej dokładności i/lub produktywności.

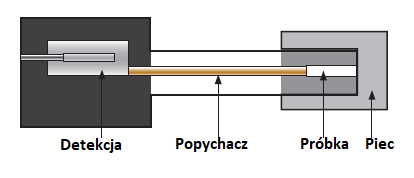

Głównymi elementami dylatometru stykowego są głowica pomiarowa składająca się z czujnika przemieszczenia i kontrolera siły służącej do przyłożenia obciążenia do próbki oraz układu pomiarowego składającego się z rurki utrzymującej próbkę i popychacza połączonego z czujnikiem przemieszczenia oraz ruchomego pieca.

Próbkę umieszcza się pomiędzy końcem układu pomiarowego a popychaczem. Gdy temperatura zmienia się podczas eksperymentu, próbka i układ pomiarowy rozszerzają się i kurczą razem. Głowica pomiarowa rejestruje sygnał będący sumą wszystkich tych zmian. Serie dylatometrów poziomych TA Instruments różnią się konstrukcjami głowic pomiarowych –  do pracy z jedną próbką (DIL 801, 801L), z dwiema próbkami (DIL 803, DIL 803L), czy do pracy w trybie prawdziwie różnicowym (DIL 802, DIL 802L) wykorzystując różne podejścia do kalibracji i korygowania udziału układu pomiarowego w wyniku końcowym. Najdokładniejsze wyniki zapewnia konstrukcja True Differential™ oferowana TYLKO przez TA Instruments!

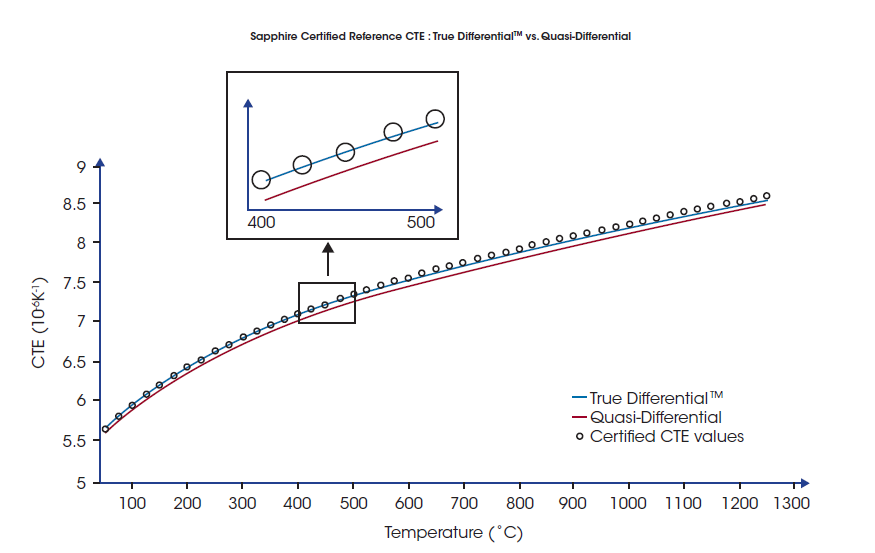

True Differential™ firmy TA Instruments to opatentowany sposób niwelacji wpływu układu pomiarowego na pomiar zmiany wymiarów próbki. Rdzeń przetwornika różnicowego jest sprzężony z próbką odniesienia, natomiast cewka przetwornika jest sprzężona z próbką. W rezultacie układ odniesienia przetwornika zmienia się wraz z rozszerzaniem systemu, pozostawiając do pomiaru jedynie zmianę wymiaru próbki, co skutkuje większą dokładnością, mniejszą zależnością od kalibracji systemu i zwiększoną elastycznością programu temperaturowego. Wyniki na rysunku nr 5 wyraźnie pokazują zwiększoną dokładność pomiarów metodą True Differential^TM certyfikowanego materiału odniesienia – szafiru względem pomiaru Quasi różnicowego (z wykorzystaniem dwóch przetworników położenia w dylatometrach dwupozycyjnych).

Liczne opcje konfiguracji sprawiają, że dylatometry TA są właściwym wyborem do pomiarów w przemyśle ceramicznym i szkła w zakresie średnich i wysokich temperatur, do testowania polimerów i kompozytów w zakresie temperatur od kriogenicznych do średnich oraz do metali i innych materiałów wrażliwych na powietrze (możliwe pomiary w atmosferach gazu obojętnego). Dylatometry TA Instruments są pierwszym wyborem dla laboratoriów, które wymagają odpowiedniej dla danego zastosowania dokładności, wytrzymałości i wysokiej produktywności.
